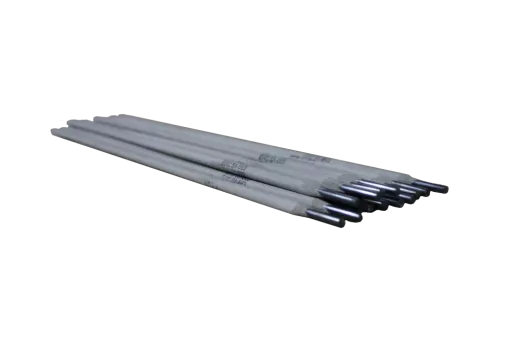

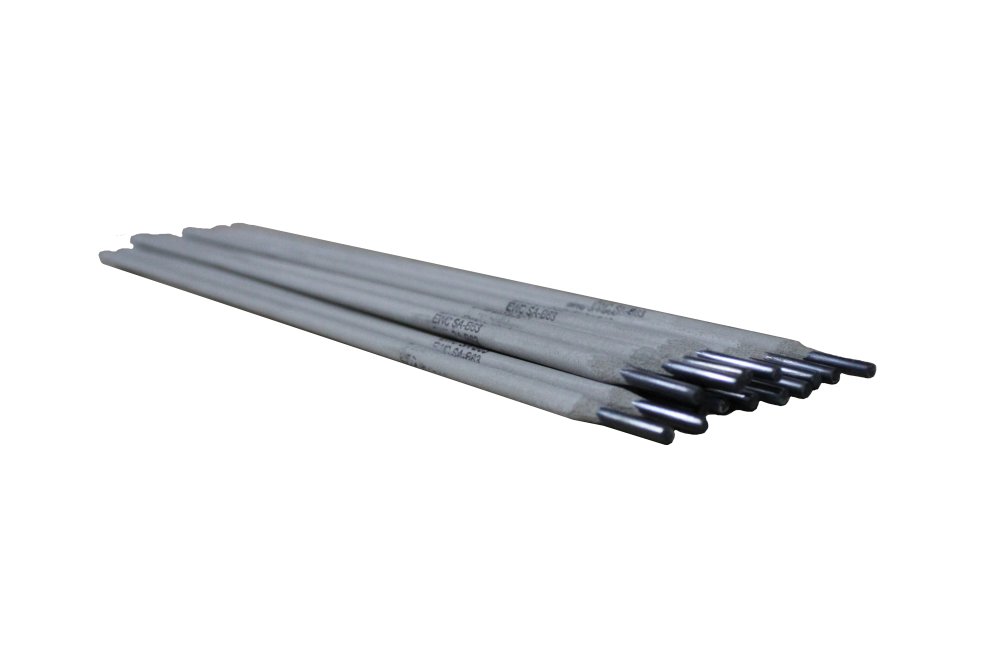

Электроды EWC SA-B691W

AWS A5.5

EN 1599

ISO 3580-A

DIN 8555

≈E 9016-B9

≈E CrMo91B42

≈E CrMo91 B42 H5

Описание и применение*

Электроды EWC SA-B691W с основным покрытием и легированным сердечником предназначены для сварки жаропрочных мартенситных сталей с содержанием хрома 9-12 %. В первую очередь предназначен для сталей

T 91 и P91 работающих при 620°C. Стойкость к ползучести до 650°C. Низкое содержание диффузионного водорода в наплавленном металле.

Высокая устойчивость к горячим газам и перегретому пару.

Ток: DC (+)

Основные свариваемые стали*

Жаропрочные подобные стали

1.4903, X10CrMoVNb9-1, X20CrMoV12-1

ASTM A199 Gr. T91, A335 Gr. P91 (T91), A213/213M Gr. T91; GX12CrMoVNbN9-1, ASTM Grade 91, 10Х9МФБ (ДИ82Ш), 1.7386, 1.4922, 1.4935

Типичный химический состав наплавленного металла**, %

С

Mn

Si

Cr

Mo

Ni

V

W

N

0,06

0,6

0,35

9,0

0,9

0.9

0.2

0.2

+

Механические свойства наплавленного металла**

Предел текучести

Предел прочности

Относительное удлинение

(A5), %

Работа удара

KV,  J

Твёрдость по

Бриннелю

+20°C

>500

650-850

>16

>50

После термической обработки 750 °C / 1 h

Прокалка

1 час/400°C

Рекомендуемая послесварочная термообработка: отжиг 760°C/ мин. 2 часа, максимум 10 часов.

Скорость нагрева и охлаждения - до 550°C макс. 150°C/час, свыше 550°C макс. 80°C/час.

Для достижения наилучших прочностных свойств толщина наплавляемого за один проход слоя не должна превышать 2 мм.

Положение при сварке:  1G/PA, 2F/PB, 2G/PC, 3G/PF, 4G/PE

Диаметр/длина

2,5х300

3,25х350

4,0х450

5,0х450

Сила тока, А

65-85

100-130

140-180

180-230
